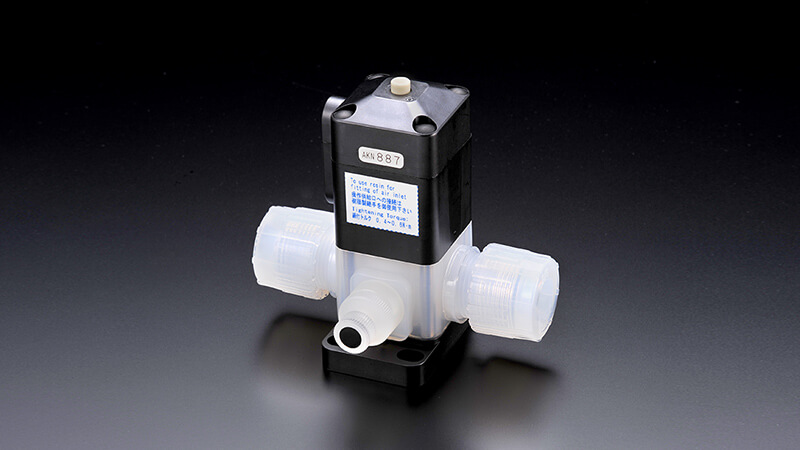

FCDN PFA製自動ダイヤフラムバルブ バイパス付
製品概要
超高純度流体に対応した信頼性の高い KITZ SCT のフッ素樹脂製バルブです バルブ閉時にもバイパス流路により流体の滞留を防ぎます
参考型式：FCDN06CBA-PPTAS
仕様概略
- サイズ
-
3/8"
- 駆動方式
-
NC
- バルブ機能
-
バイパス付
- アクチュエーター エアポート方向
-
A
- 接続方式
-
ピラースーパー300タイプ（Pシリーズ）
- 適応チューブサイズ
-
3/8"
- ボディ材質
-
PFA
- ダイヤフラム材質
-
PTFE
- アクチュエーター部・ベース材質
-
PP/PPS
- Oリング・ゴムキャップ材質
-
フッ素ゴム
- ネジ・スプリング材質
-
SUS
- Cv
-
1.1
- 最低流体温度 （℃）
-
5
- 最高流体温度 （℃）
-
100
- 最低周囲温度 （℃）
-
0
- 最高周囲温度 （℃）
-
60
- 耐圧 （MPa）
-
1
- 使用圧力 正圧（MPa）
-
0.5
- 使用圧力 逆圧（MPa）
-
0.4
※掲載している製品画像については実際の製品と一部内容が異なる場合がございます。
主要型式 図面ダウンロード
※各種図面（PDF、CAD、STEP）をダウンロードするためにはログイン・新規会員登録が必要となります。
| 主要型式 | CAD | STEP | サイズ | 駆動方式 | バルブ機能 | アクチュエーター エアポート方向 | 接続方式 | 適応チューブサイズ | ボディ材質 | ダイヤフラム材質 | アクチュエーター部・ベース材質 | Oリング・ゴムキャップ材質 | ネジ・スプリング材質 | 最高流体温度 （℃） | 使用圧力 正圧（MPa） | 使用圧力 逆圧（MPa） | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FCDN06CBA-PPTAS | CAD | - | 3/8" | NC | バイパス付 | A | ピラースーパー300タイプ（Pシリーズ） | 3/8" | PFA | PTFE | PP/PPS | フッ素ゴム | SUS | 100 | 0.5 | 0.4 | |
| FCDN06OBA-PPTAS | - | - | 3/8" | NO | バイパス付 | A | ピラースーパー300タイプ（Pシリーズ） | 3/8" | PFA | PTFE | PP/PPS | フッ素ゴム | SUS | 100 | 0.5 | 0.4 | |
| FCDN06DBA-PPTAS | - | - | - | 3/8" | DA | バイパス付 | A | ピラースーパー300タイプ（Pシリーズ） | 3/8" | PFA | PTFE | PP/PPS | フッ素ゴム | SUS | 100 | 0.5 | 0.4 |
| FCDN08CBA-PPTAS | CAD | - | 1/2" | NC | バイパス付 | A | ピラースーパー300タイプ（Pシリーズ） | 1/2" | PFA | PTFE | PP/PPS | フッ素ゴム | SUS | 100 | 0.5 | 0.4 | |
| FCDN08OBA-PPTAS | CAD | - | 1/2" | NO | バイパス付 | A | ピラースーパー300タイプ（Pシリーズ） | 1/2" | PFA | PTFE | PP/PPS | フッ素ゴム | SUS | 100 | 0.5 | 0.4 | |
| FCDN08DBA-PPTAS | - | - | - | 1/2" | DA | バイパス付 | A | ピラースーパー300タイプ（Pシリーズ） | 1/2" | PFA | PTFE | PP/PPS | フッ素ゴム | SUS | 100 | 0.5 | 0.4 |
| FCDN12CBA-PPTAS | - | CAD | - | 3/4" | NC | バイパス付 | A | ピラースーパー300タイプ（Pシリーズ） | 3/4" | PFA | PTFE | PP/PPS | フッ素ゴム | SUS | 100 | 0.5 | 0.4 |
| FCDN12OBA-PPTAS | - | CAD | - | 3/4" | NO | バイパス付 | A | ピラースーパー300タイプ（Pシリーズ） | 3/4" | PFA | PTFE | PP/PPS | フッ素ゴム | SUS | 100 | 0.5 | 0.4 |
| FCDN12DBA-PPTAS | - | - | - | 3/4" | DA | バイパス付 | A | ピラースーパー300タイプ（Pシリーズ） | 3/4" | PFA | PTFE | PP/PPS | フッ素ゴム | SUS | 100 | 0.5 | 0.4 |
| FCDN16CBA-PPTAS | - | CAD | - | 1" | NC | バイパス付 | A | ピラースーパー300タイプ（Pシリーズ） | 1" | PFA | PTFE | PP/PPS | フッ素ゴム | SUS | 100 | 0.5 | 0.4 |
| FCDN16OBA-PPTAS | - | CAD | - | 1" | NO | バイパス付 | A | ピラースーパー300タイプ（Pシリーズ） | 1" | PFA | PTFE | PP/PPS | フッ素ゴム | SUS | 100 | 0.5 | 0.4 |
| FCDN16DBA-PPTAS | - | - | - | 1" | DA | バイパス付 | A | ピラースーパー300タイプ（Pシリーズ） | 1" | PFA | PTFE | PP/PPS | フッ素ゴム | SUS | 100 | 0.5 | 0.4 |
